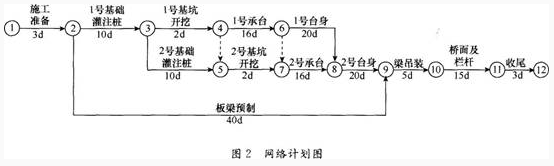

背景资料：某市政跨河桥上部结构为长13m单跨简支预制板梁，下部结构由灌注桩基础、承台和台身构成。施工单位按合同工期编制了网络计划图，如图2所示，经监理工程师批准后实施。

在施工过程中，发生了以下事件：事件1：在进行1号基础灌注桩施工时，由于施工单位操作不当，造成灌注桩钻孔偏斜，为处理此质量事故，造成3万元损失，工期延长了5d。事件2：工程中所使用的钢材由业主提供，由于钢材进场时间比施工单位要求的日期拖延了4d，1号基础灌注桩未按计划开工，施工单位经济损失2万元。事件3：钢筋进场后，施工单位认为该钢筋是由业主提供的，仅对钢筋的数量验收后，就将其用于钢筋笼的加工；监理工程师发现后，要求停工整改，造成延误工期3d，经济损失1万元。

背景资料：

某公司承建的地下水池工程，设计采用薄壁钢筋混疑土结构，长×宽×高为30m×20m×6m，池壁顶面高出地表0.5m。池体位置地质分布自上而下分别为回填土(厚2m)、粉砂土(厚2m)、细砂土(厚4m)，地下水位于地表下4m处。

水池基坑支护设计采用Φ800mm灌注桩及高压旋喷桩止水帷幕，第一层钢筋混凝土支撑，第二层钢管支撑，井点降水采用Φ400mm无砂管和潜水泵，当基坑支护结构强度满足要求及地下水位降至满足施工要求后，方可进行基坑开挖施工。

施工前，项目部编制了施工组织设计，基坑开挖专项施工方案，降水施工方案，灌注桩专项施工方案及水池施工方案，施工方案相关内容如下：

(1)水池主体结构施工工艺流程如下，水池边线和与桩位测量定位→基坑支护与降水→A→垫层施工→B→底板钢筋模板安装与混凝土浇筑→C→顶板钢筋模板安装与混凝土浇筑→D(功能性实验)

(2)在基坑开挖安全控制措施中，对水池施工期间基坑周围物品堆放做了详细规定如下：

1)支护结构达到强度要求前，严禁在滑裂面范围内堆载；

2)支撑结构上不应堆放材料和运行施工机械；

3)基坑周边要设置堆放物料的限重牌。

(3)混凝土池壁模板安装时，应位置正确，拼缝紧密不漏浆，采用两端均能拆卸的穿墙栓来平衡混凝土浇筑对模板的侧压力；使用符合质量技术要求的封堵材料封堵穿墙螺栓拆除后在池壁上形成的锥形孔。

(4)为防止水池在雨季施工时因基坑内水位急剧上升导致构筑物上浮，项目制定了雨季水池施工抗浮措施。

背景资料： A公司承接一城市天然气管道工程，全长5.0km，设计压力0.4MPa，钢管直径DN300mm，均采用成品防腐管。设计采用直埋和定向钻穿越两种施工方法，其中，穿越现状道路路口段采用定向钻方式敷设，钢管在地面连接完成，经无损探伤等检验合格后回拖就位，施工工艺流程如图3所示，穿越段土质主要为填土、砂层和粉质黏土。 直埋段成品防腐钢管到场后，厂家提供了管道的质量证明文件，项目部质检员对防腐层厚度和粘结力做了复试，经检验合格后，开始下沟安装。 定向钻施工前，项目部技术人员进入现场踏勘，利用现状检查井核实地下管的位置和深度，对现状道路开裂、沉陷情况进行统计。项目部根据调查情况编制定向钻专项施工方案。 定向钻钻进施工中，直管钻进段遇到砂层，项目部根据现场情况采取控制钻进速度、泥浆流量和压力等措施，防止出现坍孔，钻进困难等问题。

背景资料： 某公司承建一座城市桥梁工程。该桥跨越山区季节性流水沟谷，上部结构为三跨式钢筋混凝土结构，重力式U 型桥台，基础均采用扩大基础；桥面铺装自下而上为厚8cm 钢筋混凝土整平层+防水层+粘层+厚7cm 沥青混凝土面层；桥面设计高程为99.630m。桥梁立面布置如图5 所示：

项目部编制的施工方案有如下内容： （1）根据该桥结构特点，施工时，在墩柱与上部结构衔接处（即梁底曲面变弯处）设置施工缝。 （2）上部结构采用碗扣式钢管满堂支架施工方案。根据现场地形特点及施工便道布置情况，采用杂土对沟谷一次性进行回填，回填后经整平碾压，场地高程为90.180m，并在其上进行支架搭设施工，支架立柱放置于20cm*20cm 楞木上。支架搭设完成后采用土袋进行堆载预压。 支架搭设完成后，项目部立即按施工方案要求的预压荷载对支架采用土袋进行堆载预压，期间遇较长时间大雨，场地积水。项目部对支架预压情况进行连续监测，数据显示各点的沉降量均超过规范规定，导致预压失败。此后，项目部采取了相应整改措施，并严格按规范规定重新开展支架施工与预压工作。

背景资料： 某市政企业中标一城市地铁车站项目，该项目地处城郊结合部，场地开阔，建筑物稀少，车站全长200m，宽19.4m，深度16.8m，设计为地下连续墙围护结构，采用钢筋混凝土支撑与钢管支撑，明挖法施工。本工程开挖区域内地层分布为回填土、粘土、粉砂、中粗砂及砾石，地下水位位于3.95m处。详见图3。

项目部依据设计更求和工程地质资料编制了施工组织设计。施工组织设计明确以下内容： （1）工程全长范围内均采用地下连续墙围护结构，连续墙顶部设有800×100mm的冠梁；钢筋混凝土支撑与钢管支撑的间距为：垂直间距4~6m，水平间距为8m。主体结构采用分段跳仓施工，分段长度为20m。 （2）施工工序为：围护结构施工→降水→第一层土方开挖（挖至冠梁底面标高）→A→第二层土方开挖→设置第二道支撑→第三层土方开挖→设置第三道支撑→最底层开挖→B→拆除第三道支撑→C→负二层中板、中板梁施工→拆除第二道支撑→负一层侧墙、中柱施工→侧墙顶板施工→D。 （3）项目部对支撑作业做了详细的布置：围护结构第一道釆用钢筋混凝土支撑，第二、三道釆用φ609×16mm的钢管支撑，钢管支撑一端为活络头，采用千斤顶在该侧施加预应力，预应力加设前后的12h内应加密监测频率。 （4）后浇带设置在主体结构中间部位，宽度为2m，当两侧混凝土强度达到100%设计值时，开始浇筑。 （5）为防止围护变形，项目部制定了开挖和支护的具体措施： a. 开挖范围及开挖、支撑顺序均应与围护结构设计工况相致。 b. 挖土要严格按照施工方案规定进行。 c. 软土基坑必须分层均衡开挖。 d. 支护与挖土要密切配合，严禁超挖。
